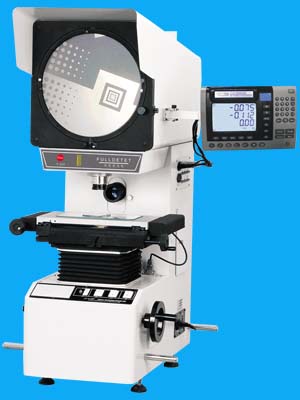

FDL-3020测量投影仪


    【FDL-3020测量投影仪-简介】

    FDL-3020反像精密测量投影仪是光、机、电一体化的精密高效测量仪器,能高效率地检测各种形状复杂工件的轮廓和表面形状。例如:样板、冲压件、凸轮、螺纹、齿轮、成形铣刀、丝攻等各种刀具、工具和零件。广泛地应用于机械制造业、五金、精密塑胶、端子、模具、螺丝、仪器仪表和钟表行业等有关厂矿的计量室和车间。

    【特点】

◆  仪器光学系统品质优良,物镜成像清晰,放大倍率准确。在透射光照明下,轮廓测量误差小于0.08%;座标测量示值误差可达(3+L/200)μm,L为被测长度(单位:mm);仪器配有专用微型打印机和脚踏开关,数据输出和采样十分方便。工件影像可以是全正像也可为倒像
◆  此投影仪为投影简升降,可承受超重荷的精密部件,而不影响其测量精度

    【技术参数】

◆  数显投影屏
    ->  数显投影屏尺寸:Φ300mm      ->  投影屏旋转范围:0°~360°
    ->  旋转角度显示当量:1′        ->  旋转角度准确度:4′
◆  工作台
    ->  金属台面尺寸:450mm×280mm      ->  玻璃台面尺寸:306×196mm    ->  X、Y分辨率:0.001mm
    ->  X坐标行程:200mm                ->  Y坐标行程:100mm            ->  Z坐标(调焦)行程:100mm
◆  数显投影仪物镜
    ->  物镜放大倍数:10×    物方视场(mm):Φ30    物方工作距离(mm):77.7
    ->  物镜放大倍数:20×    物方视场(mm):Φ15    物方工作距离(mm):44.3
    ->  物镜放大倍数:50×    物方视场(mm):Φ6      物方工作距离(mm):38.4
    ->  物镜放大倍数:100×    物方视场(mm):Φ3    物方工作距离(mm):25.3
◆  仪器准确度:(3+L/200)μm,L为测量长度,单位:mm
◆  数据处理系统:DP-100多功能数据处理系统,全中文显示可做多点采样,座标旋转,点、线、距离,角度检测RS-232数据输出
◆  工作台承重:15kg
◆  仪器电源:110V/220V(AC),50/60Hz,总功率400W
◆  冷却方式:强制风冷(3轴流风扇)
◆  照明光源
    ->  透射照明24V  150W卤素灯        ->  反射照明24V  150W卤素灯
◆  仪器使用环境:室温25℃±5℃,相对湿度不应超过60%
◆  外形尺寸(mm):770×550×1120(长×高×宽)
◆  仪器可选配件:微型打印机、光学寻边器等
◆  仪器重量:140Kg
